SIMATIC S7-1200 技术综述

prefix = o ns = "urn:schemas-microsoft-com:office:office"

西门子控制器家族产品

西门子控制器系列是一个完整的产品组合，包括从高性能可编程逻辑控制器的书本型迷你控制器LOGO! 到基于PC 的控制器，无论多么苛刻的要求，它都能满足要求 — 根据具体应用需求及预算，灵活组合、定制（系列化的控制器家族产品满足你的不同应用及需求）。SIMATIC S7-1200 小型可编程控制器充分满足于中小型自动化的系统需求。在研发过程中充分考虑了系统、控制器、人机界面和软件的无缝整合和高效协调的需求。SIMATIC S7-1200 系列的问世，标志着西门子在原有产品系列基础上拓展了产品版图，代表了未来小型可编程控制器的发展方向，西门子也将一如既往***创新，***自动化潮流。

SIMATIC S7-1200

SIMATIC S7-1200 具有集成PROFINET 接口、强大的集成工艺功能

和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和***解决方案，尤其满足多种应用中完全不同的自动化需求。

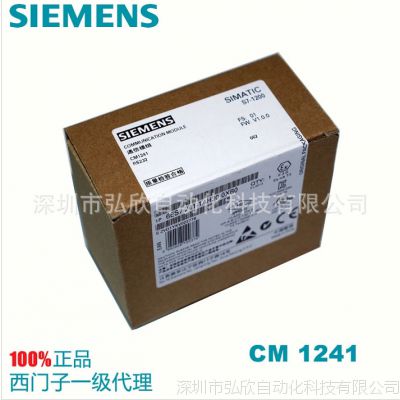

通信模块

SIMATIC S7-1200 CPU 最多可以添加三个通信模块，支持PROFIBUS 主从站通信。RS485 和RS232 通信模块为点到点的串行通信提供连接。对该通信的组态和编程采用了扩展指令或库功能、USS 驱动协议、Modbus RTU 主站和从站协议，它们都包含在SIMATIC STEP 7 Basic 工程组态系统中。通信模块

简单远程控制应用

新的通信处理器CP 1242-7 可以通过简单HUB（集线器）或移动电话网络或Internet（互联

网）同时监视和控制分布式的S7-1200 单元。

集成PROFINET 接口

集成的PROFINET 接口用于编程、HMI 通信和PLC 间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45 连接器，提供10/100 Mbit/s 的数据传输速率，支持以下协议：TCP/IP native、***-on-TCP 和S7 通信。的连接数为15 个连接，其中：

•  3 个连接用于HMI 与CPU 的通信

•  1 个连接用于编程设备（PG）与CPU 的通信

•  8 个连接用于Open IE（TCP，***-on-TCP）的编程通信，使用

T-block 指令来实现，可用于S7-1200 之间的通信，S7-1200 与

S7-300/400 的通信

•  3 个连接用于S7 通信的服务器端连接，可以实现与S7-200，

S7-300/400 的以太网S7 通信

集成工艺

高速输入

IMATIC S7-1200 控制器带有多达6 个高速计数器。其中3 个输入为100 kHz，3

个输入为30 kHz，用于计数和测量。

高速输出

100 kHz 的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。（使用PLCopen 运动控制指令）这四个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比。
